從施工角度出發(fā)不宜在風(fēng)力不大于5級(jí)、環(huán)境溫度不應(yīng)低于5℃、冬季或雨天進(jìn)行施工，應(yīng)在確保滿足施工作業(yè)環(huán)境的規(guī)程下進(jìn)行施工。

做好施工的監(jiān)督檢查工作，對(duì)不合格的工序進(jìn)行及時(shí)返工。確保進(jìn)入現(xiàn)場(chǎng)的各種材料保管及存放都能達(dá)到各自的要求，對(duì)施工進(jìn)行統(tǒng)籌計(jì)劃及重點(diǎn)勘察施工體系中的終端和中斷點(diǎn)等處。



    （1）基層表面處理。



    ①為了增強(qiáng)基層與粘結(jié)劑的粘結(jié)強(qiáng)度，我們采用界面劑進(jìn)行界面處理，可以達(dá)到此要求。基層表面疏松部位和凸凹不平的地方應(yīng)剔除并找平，基層表面應(yīng)清潔、無妨礙粘結(jié)的附著物，才能使墻體與找平層粘結(jié)牢固，不會(huì)有裂縫、空鼓、脫層等現(xiàn)象的出現(xiàn)。



    ②膠粘劑與基層的拉伸粘結(jié)強(qiáng)度應(yīng)大于0.3MPa，并且粘結(jié)界面脫開面積應(yīng)小于等于50％。





    （2）從保溫層施工角度出發(fā)。



    ①為了進(jìn)行局部找平和修補(bǔ)，宜采用膠粉擠塑聚苯板顆粒保溫漿料。要想進(jìn)行整體找平并提高體系綜合性能，可將膠粉擠塑聚苯板顆粒保溫漿料粒度控制在15mm一20mm之間。



    ②為了避免出現(xiàn)擠塑聚苯板粉化現(xiàn)象，要求擠塑聚苯板在上墻時(shí)裸露時(shí)間不宜過長(zhǎng)。為了縮短擠塑聚苯板上墻后的裸露時(shí)間，應(yīng)在其上墻后及時(shí)做抹面層。一旦出現(xiàn)分化現(xiàn)象，將嚴(yán)重影響擠塑聚苯板與抹面砂漿的粘結(jié)。



    ③按順砌方式粘貼的擠塑聚苯板在砌筑時(shí)，要保證相鄰擠塑聚苯板粘貼時(shí)不應(yīng)出現(xiàn)通縫、豎縫逐行錯(cuò)縫。同時(shí)不得松動(dòng)和空鼓現(xiàn)象，確保擠塑聚苯板粘貼牢固。



    ④為了確保玻纖網(wǎng)布的正確位置和在規(guī)定部位進(jìn)行翻包時(shí)能有必要的搭接長(zhǎng)度，我們采用兩道抹面做法。



    ⑤門窗洞口四角處應(yīng)采用整塊擠塑聚苯板切割成形，墻角處擠塑聚苯板縫應(yīng)交錯(cuò)互鎖，不得拼接。

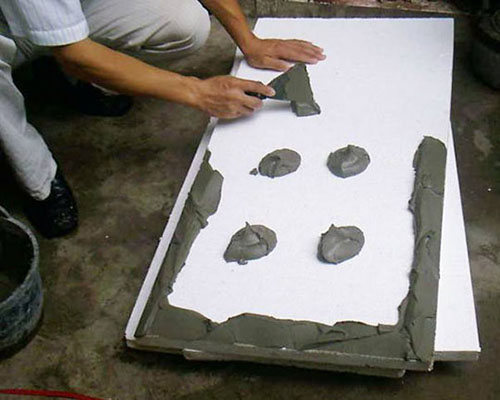

    ⑥應(yīng)用滿粘法進(jìn)行粘貼擠塑聚苯板。首先將基層不平整度控制在3mm內(nèi)，之后用膠粘劑在擠塑聚苯板背面抹滿，利用齒型抹子進(jìn)行刮抹均勻，后將擠塑聚苯板粘于墻體上。
